产品性能优势



无锡普天铁心股份有限公司生产的铁心,其各项性能优越,具有低损耗、低噪声、低空载电流、机械强度高、抗短路能力强、局部放电小、绝缘性能好、热稳定性好、尺寸精确、毛刺小、工艺系数优越、外形美观等优势。这些优势是通过采用如下措施得以实现和保证。



  ◇ 普天与全球各大钢厂保持长期稳定的硅钢片直接供应关系,充分保证铁心主材硅钢片的质量。

◇ 硅钢片采用国际先进的全自动智能生产线加工,加工精度高,毛刺小,平整度好,效率高,并大大缩短了交货周期。

◇ 制造全工序无行车,智能车间恒温恒湿、无尘,从原料到成品铁心全流程减少硅钢额外应力,降低铁心制造工艺系数,有效的保证了产品性能和品质。

◇ 采用普天特有的全序列叠片方式、先进的工艺及设备,对产品节能、环保等方面效果显著。

  ◇ 夹件采用普天铁心研制的专利产品折弯夹件,折弯结构采用数控折弯机进行一次性折弯成型,相对于原来的槽钢焊接,具有机械强度高,加工精度高,定位准确,结构紧凑,噪音低,装配简易,表面处理以及油漆工艺简便,外形流畅美观等优点,并且夹件重量减轻5%-25%,成本降低,同时减小绝缘厚度,绝缘件重量减轻50%以上。

  ◇ 铁心结构应用公司自主研发或与相关科研机构合作研发得出的一系列低噪声、低损耗的结构措施进行设计。确保铁心成品具备低损耗、低噪声。

  ◇ 绝缘采用PET(H级)绝缘材料,较普通绝缘件,PET绝缘等级高(绝缘电阻至少可达1000兆欧以上),加工工艺简单,热稳定性好,确保变压器不会产生放电、漏电、击穿等现象。

  ◇ 使用自主研制的pttx002紧固胶,安全环保,无气味,国内唯一。

  ◇ 普天铁心测试系统与沈阳变压器研究院设备一样,送检铁心与沈阳变压器研究院测试数值一致,代表了国内先进水平,保证测试的准确性。

  ◇ 普天通过了ISO9001和ISO14001标准体系认证,并执行ISO26000标准。使得产品具有质量保证,并符合安全、环境保护、社会责任的相关要求。

  ◇ 常设专业质量体系认证专家对全公司质量体系的运作和持续改善进行长期指导,确保整个公司质量体系的有效运作,保证产品质量。

  ◇ 设立专业的铁心研发中心,包括“江苏省高压特种铁心工程技术研究中心”、无锡市市级“企业技术中心”(即铁心技术研究所)等技术基础研究机构,并与沈阳变压器研究院、西安交通大学、河南南阳化工技术研究所等科研机构或院校结成战略伙伴,组建专业研究生培养基地,打造一流的行业技术支持平台,不断研究改进与铁心相关的性能、结构、材料、工艺、应用等技术,确保产品的先进性。

  ◇ 普天可参与或帮助客户优化铁心设计,改善铁心各项性能。

  ◇ 普天引入先进的物联网技术,实现生产过程高度信息化、智能化、自动化,打造科技型现代化智慧工厂。通过自动化提高加工精度,通过不用行车吊运钢卷减少应力等,达成在相同用料下,降低工艺系数,降低铁心损耗5%-7%。

  ◇ 普天是联合国全球契约组织的成员企业,履行相关的社会责任,遵从“共同价值和原则”,促进人类社会的可持续发展。

  ◇ 普天承担研发的江苏省科技计划项目“全序列步进错位叠层和弹性装配环保铁心研发与产业化”,可减少轧制误差带来的影响,使得铁心每层硅钢片各部份电磁性能,厚度等参数均匀一致,并优化磁路分布,阻尼振动,从而进一步降低损耗,降低噪音、降低工艺系数和降低空载电流。

  ◇ 普天研发中心针对影响铁心性能的各种可能的因素,进行全方位的研究,全面优化铁心的各项参数、材料、结构和工艺等,确保铁心具有最优性能。这里画出铁心主要性能:铁心噪声和铁心损耗,与重点研究的主要影响因素之间的关系鱼刺图如下。







产品结构优势

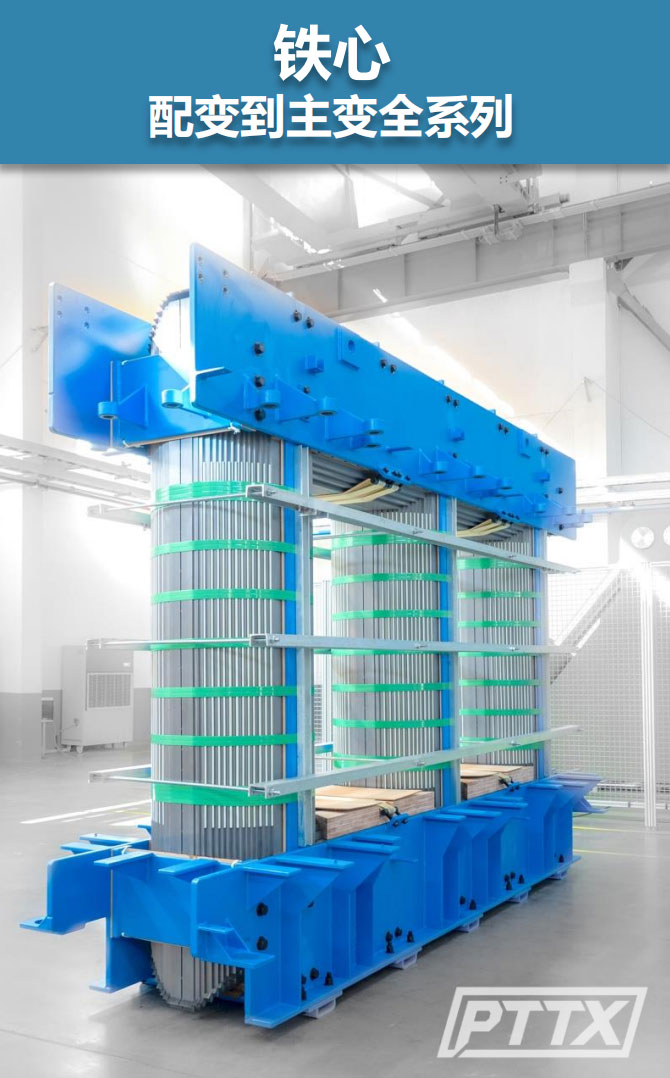

  ◇ 无锡普天铁心股份有限公司生产的铁心,为硅钢片叠装铁心。叠装成的铁心的柱数有两柱式、三柱式、五柱式,适用于各种单相和三相变压器。



  ◇ 铁心截面为多阶梯形,一方面减少客户产品的线圈平均匝长,降低阻抗和铜损;另一方面便于线圈绕制。



  ◇ 铁心片形状有45°斜切角形片形、V切口形片形、I形片形等。



  ◇ 普天铁心目前主要采用自主研发的全斜7步进阶梯接缝方式,即“步进叠片”(或称“阶梯接缝”)。7步进阶梯接缝变压器铁心被评为江苏省高新技术产品、国家重点新产品。



  ◇ 铁心采用全新的全斜、七步进阶梯式叠积接缝形式,较常规接缝方式的铁心,可以降低接缝处磁密约22%左右,降低空载损耗3%左右,降低变压器噪声2-3分贝,降低空载电流约40%左右。一次叠装7片,大大提高了叠装效率。大型变压器采用全斜、纵向断轭七步进阶梯式叠积接缝形式,在具有上述优势的同时,还方便客户进行拆片插片工作。



  ◇ 所用夹件采用普天铁心最新研制的专利产品——折弯夹件。折弯件具有零部件少,加工精度高,定位准确,装配简易,表面处理以及油漆工艺简便等优点。折弯件相比传统型材(方管、槽钢)而言,设计参数灵活,精度可达±<0.5mm>,切割后采用数控折弯机进行折弯成型,可确保成型尺寸;拉板采用扇尾形,取代了常用的拉板销,解决了拉板销的定位不准的问题,避免了焊接引起的精度下降;有利于产品的标准化,便于流水线生产,能大大缩短加工周期;结构紧凑,降低噪音;夹件从整体看线条流畅,外形平整,漂亮,美观。



  ◇ 铁心绝缘采用PET(H级)绝缘材料,确保变压器不会产生放电、漏电、击穿等现象。



  ◇ 铁心结构应用公司自主研发或与相关科研机构合作研发得出的一系列低噪声、低损耗的结构措施进行设计。确保铁心成品具备低损耗、低噪声。



使用材料优势



  ◇ 普天与全球各大钢厂保持长期稳定的硅钢片直接供应关系,充分保证铁心主材硅钢片的质量。



  ◇ 夹件采用高强度钢材,经数控折弯成形,相对于槽钢,具有机械强度高,尺寸和定位更精确,外形流畅美观。



  ◇ 铁心绝缘采用PET(H级)绝缘材料,确保变压器不会产生放电、漏电、击穿等现象。
